Před prvním spuštěním krbu nechte krb 6 hodin při pokojové teplotě a až následně jej poprvé spusťte.

3D Parní krby hloubka 225mm
Servisní příručka

Čísla modelů:

VSFB750PR	VSFB1000PR
VSFB1250PR	VSFB1500PR
VSFB1750PR	VSFB2000PR

DŮLEŽITÉ BEZPEČNOSTNÍ INFORMACE: Před manipulací s krbem, si vždy nejprve přečtěte tento návod. V zájmu vaší bezpečnosti
vždy dodržujte všechna upozornění a bezpečnostní pokyny uvedené v tomto návodu, abyste předešli zranění osob
nebo poškození majetku.

Důležité pokyny k provozu parního krbu

Náplní parních krbů je čistá voda.

Pokud krb nebudete používat více než měsíc, je třeba vodu z krbu vypustit, aby se nezkazila. Pokud používáte destilovanou vodu a krb nepoužíváte více než dva měsíce, je třeba vodu z krbu vypustit, aby se nezkazila.

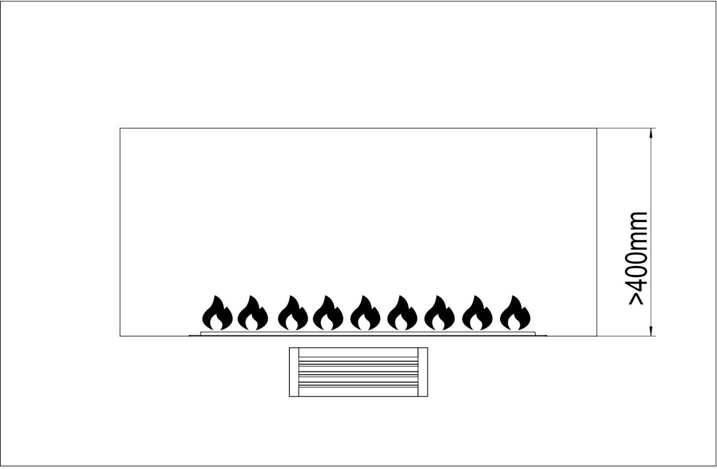

Zajistěte přívod vzduchu pod hořákem

Pod hořákem musí být zajištěn přívod vzduchu. Potřebná plocha se vypočítá jako:

šířka krbu × 0,1 = cm²

Příklady řešení průduchu o ploše 100 cm²:

100 cm × 1 cm

20 cm × 5 cm

10 cm × 10 cm

Doporučená povrchová úprava podkladu a pozadí

Doporučujeme, aby byl podklad pro vložení krbu i jeho pozadí provedeno v tmavém matném provedení. Světlý

nebo lesklý povrch může snížit vizuální efekt ohně.

Světlo a úprava prostoru nad krbem

Parní krb funguje na principu osvětlení vycházejícího z topeniště směrem nahoru. Pokud si nepřejete, aby světlo osvětlovalo strop,

doporučujeme nad krbem vytvořit falešný komín nebo stínící desku. Ideální je, pokud tato konstrukce kopíruje tvar krbu

a má dutý vnitřní prostor, který světlo pohltí.

Manipulace s krbem mimo provoz

Při přenášení krbu mimo provoz dbejte na to, aby byl vždy přenášen ve vodorovné poloze.

Krb se nesmí otáčet vertikálně ani horizontálně, aby nedošlo k poškození vnitřních komponentů.

Parní krb se zabududuje tak, že se vloží do připraveného otvoru. Nesmí být zabidován tak,

že se v případě poruchy nedá vyjmout a zaslat do servisu.

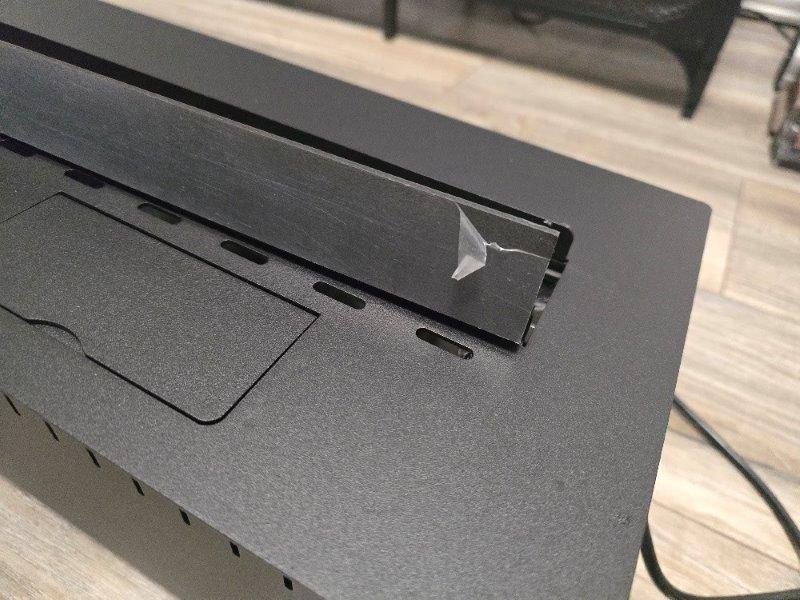

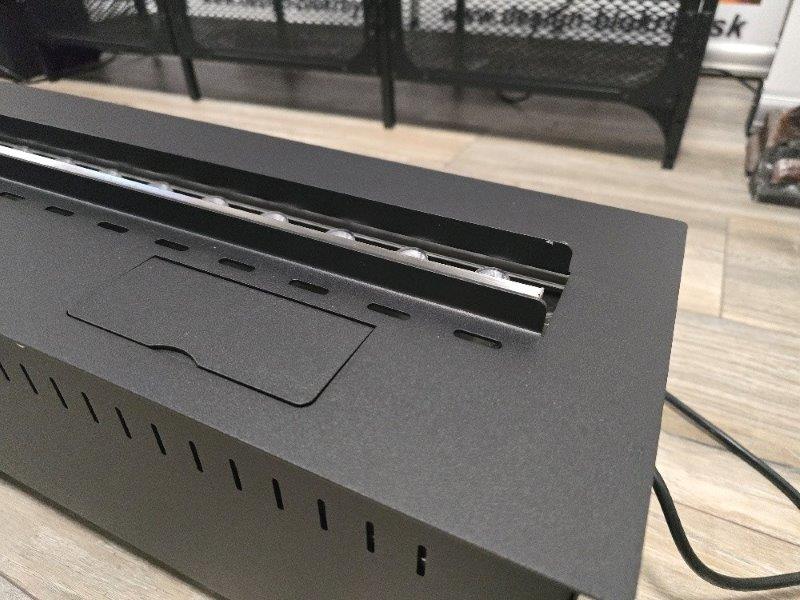

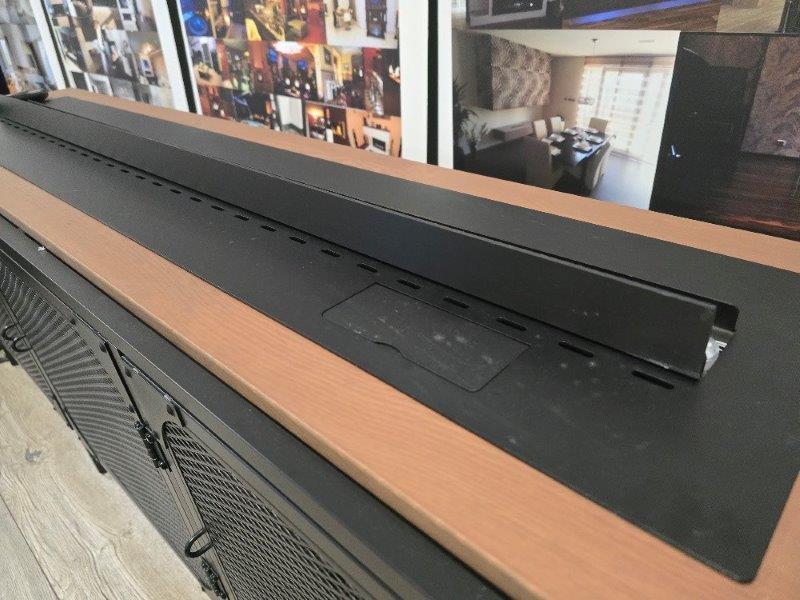

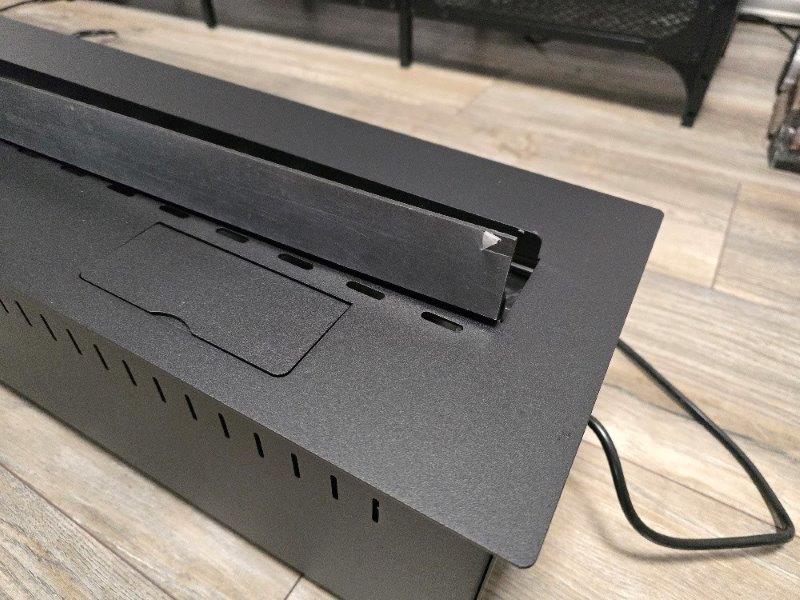

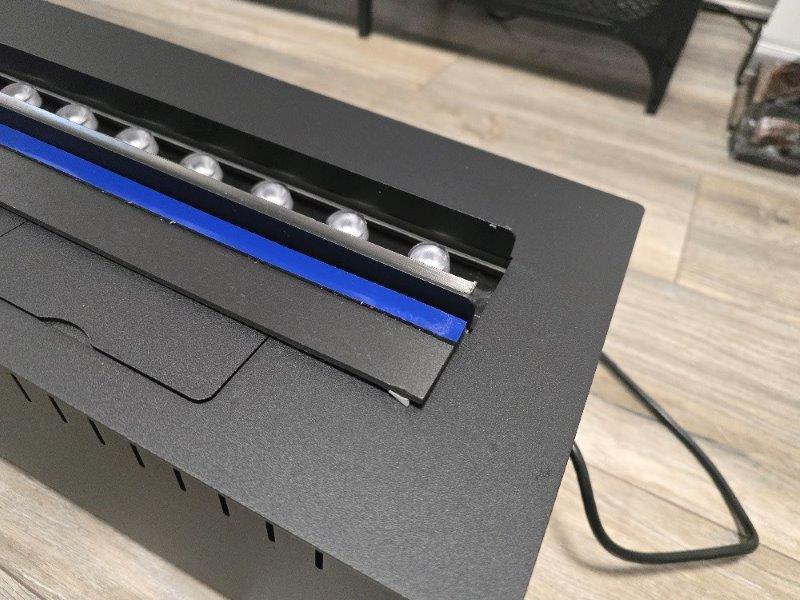

Doplňková lišta slouží k zakrytí světel krbu, pokud se na krb díváte z blízka nebo shora a vadí vám že vidíte světla.

Můžete si ji nalepit na přední lištu z venku. A následně stáhnout ochrannou fólii.

Dbejte na to, aby opravu tohoto krbu vždy prováděl kvalifikovaného technik nebo servisní agentura.

! POZNÁMKA: Dbejte na postupy a techniky při manipulaci s krbem.

! UPOZORNĚNÍ: V případě nedodržení pokynů v tomto návodu může dojít k poškození zařízení.

Specifikace:

MODEL	A	B	C	D	E	KAPACITA (L)	ČAS
VSFP-750	750	730	225	207	178	7.2	20-40 H
VSFP-1000	1000	980	225	207	178	10	20-40 H
VSFP-1250	1250	1230	225	207	178	12.5	20-40 H
VSFP-1500	1500	1480	225	207	178	15.5	20-40 H
VSFP-1750	1750	1730	225	207	178	18	20-40 H
VSFP-2000	2000	1980	225	207	178	20.5	20-40 H

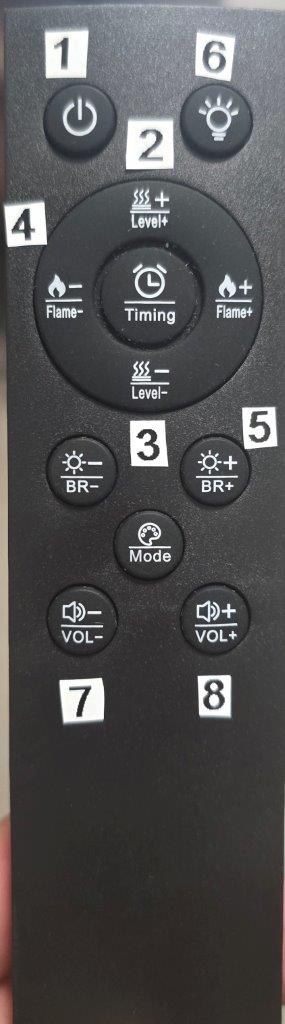

Dálkový ovladač:

1. Zapnout - Vypnout
2-3. Výška plamene
4. Změna barvy plamene.
5. Síla světla
6. Různé barvy plamene
7-8. Nastavení síly zvuku ohně

Provoz krbu

Zapojení a první spuštění

Připojte krb do elektrické sítě. Po přibližně 30 sekundách jej zapněte dálkovým ovladačem a následně opět vypněte.

Další zapnutí již budou probíhat standardně, až do odpojení krbu ze sítě.

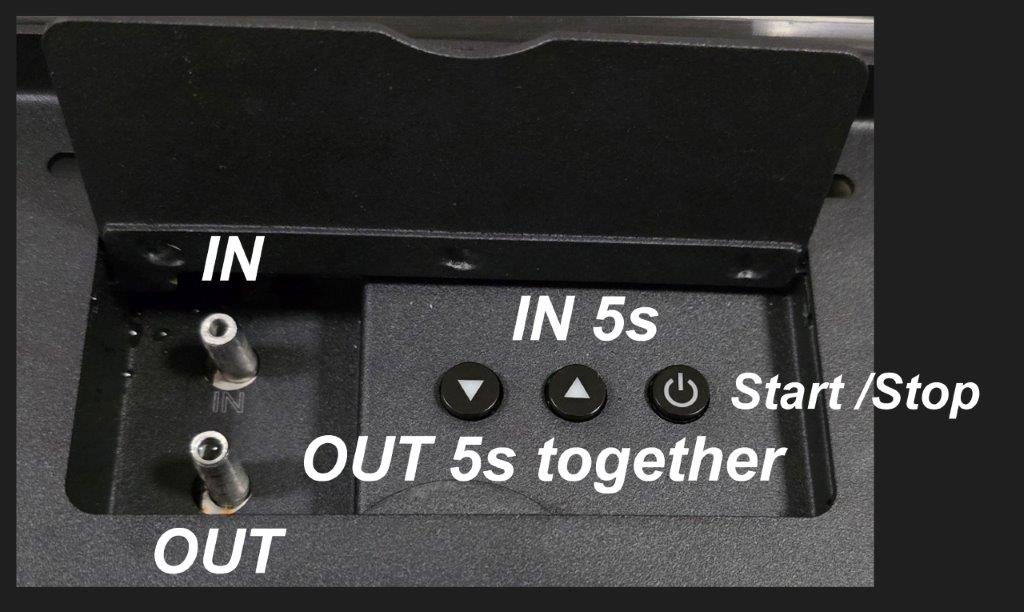

Doplnění vody

Pomocí hadice doplňte vodu do zásobníku. Podržte tlačítko „IN“ po dobu alespoň 5 sekund – krb začne automaticky doplňovat vodu.

Pokud krb doplní vodu do dostatečného množství tak se automaticky vypne doplňování vody. Pokud krb automaticky vypne přívod vody,

po jeho zapnutí zazní 4 krátké a 1 dlouhé pípnutí. Jedním stisknutím tlačítka pro plnění vody se toto pípání zastaví.

Spuštění

Po naplnění vodou stiskněte tlačítko Start/Stop. Pokud krb po naplnění začne pískat, krátce stiskněte tlačítko „IN“

nebo vypusťte malé množství vody.

Nastavení plamene

Intenzitu plamene můžete upravit pomocí dálkového ovladače – tlačítky se šipkami doleva nebo doprava.

Vypouštění vody

K vypuštění vody použijte hadici. Podržte obě tlačítka „OUT“ po dobu alespoň 5 sekund – vypouštění se spustí automaticky.

Funkce aroma (je-li součástí modelu)

Vytvořte si příjemnou atmosféru s použitím vůně – balení obsahuje 2 aromata. Další vůně si můžete zakoupit na:

https://www.millefiori.cz/provedeníni/moveo-difuzer/

Funkce Smart Home (je-li součástí modelu)

Spojením kontaktů na 1 sekundu se funkce zapne:

1-2 Start-Stop

3-4 Barva plamene

5-6 Výška plamene - nahoru

7-8 Výška plamene - dole

Upozornění:
Plnění i vypouštění vody provádějte pouze v pohotovostním režimu

– nikdy ne při zapnutém krbu!

*Doporučuje se přívod vzduchu

*Doporučujeme nehygroskopický materiál nebo nátěr odolný vůči vlhkosti

*Doporučuje se tmavé barevné pozadí

Úroveň (Level): Nastavte výšku a rychlost plamene

Časování (Timing): 0 = bez limitu; 1 = 1 H; 2=2H ; 3=3H ;

7=7h

Barva (Color): Barevný režim

- Klasický režim

- Zelený oheň

- Fialový oheň

- Markýza

- Gradient

- Stabilní plamen

Svítivost (Flash): Světlost od 1 do 10 úrovní

Plamen (Flame): RGB barva, celkem 7 barev

Teplota (Temperature): Nastavení tvar a rychlost plamene obvykle doporučujeme úroveň 2-3

Upozornění: Vyjdete-li z aplikace, bude třeba opětovně se připojit na levé straně nad nastavením TCP,

stiskněte uložit a automaticky se připojíte

Hořák umístěte do správné polohy a vodorovně. Před použitím se ujistěte, že je krb v rovině.

Hořák neumisťujte do vlhkého prostředí nebo špatných podmínek.

Uchovávejte mimo dosah dětí.

Neumisťujte žádné předměty na horní část krbu nebo do jeho nitra.

Udržujte děti a domácí zvířata mimo dosah topeniště.

Tento krb je zakázáno jakkoli upravovat.

Průvodce řešením problémů (zvukový alarm)

Upozornění alarmu krbu

Zvuk alarmu Příčina Řešení

4 krátké + 1 dlouhé pípnutí Maximum paliva / Vysoká hladina vody Vypusťte vodu

4 krátká pípnutí Vibrace nebo nesprávné umístění Umístěte krb správně do vodorovné polohy

1 krátké + 1 dlouhé pípnutí Nedostatek paliva / Nedostatek vody Vypněte krb a automaticky doplňte vodu

2 krátká pípnutí Vysoká teplota Snižte teplotu

Pokud je krb vybaven zvukem ohně, ten se po čase může vypnout. Chcete-li jej opět zapnout vypněte krb a zase ho zapněte.

Tento spotřebič je určen výhradně pro domácí použití. Jakékoli jiné použití, jako například v komerčním

nebo průmyslovém prostředí (penziony, hotely, wellness), může vést ke ztrátě záruky.

- Záruka se nevztahuje na poškození způsobená nevhodným nebo nadměrným používáním, nepřiměřeným zatížením

nebo zanedbanou údržbou.

- Při použití ke komerčním účelům, ale nad rámec běžného používání, je možné si dohodnout s prodejcem nadstandardní doživotní záruku

výměnou za viditelné označení výrobku podle pokynů prodejce.

Důležité upozornění:
- Projeví-li se jakákoliv porucha krbu, jako první vypněte krb z proudu 220V minimálně na 1 hodinu, ideálně na 24 hodin.
Potom jej zapněte a sledujte, zda se závada odstranila. Pokud to nepomohlo, kontaktujte servis.
- Jelikož každá voda časem oxiduje s kyslíkem, následkem čehož vzniká hlen – biofilm.
K jeho odstranění je zapotřebí použití biocidů nebo speciálních čistících činidel.
Biofilm může časem znefunkčnit krb, proto je důležité čištění krbu provádět pravidelně,
minimálně každých 3-6 měsíců v případě použití destilované vody,
nebo 1-3 měsíce v případě používání vodovodní vody. Máte-li krb zakoupený u nás,
připravte si číslo objednávky a datum koupě a zavolejte nám.
Postup je jednoduchý, trvá jen pár minut a stojí od 5 do 15 € podle velikosti krbu.
Číslo naleznete v kontaktu.

- Plamen z parního krbu by měl stoupat vertikálně a neměl by být vychýlen do strany ani směrem k liště. Pokud plamen nestoupá přímo, indikuje to přítomnost vzdušného proudění nebo průvanu v okolí krbu, což způsobuje jeho vychýlení. V takové situaci může docházet k tvorbě vodního kondenzátu.

Výrobníky suché páry jsou spotřební věc, je třeba je vyměnit, když přestanou fungovat. V záruční době vám výrobníky páry pošleme bezplatně a poradíme vám s výměnou.

Parní krb pracuje na principu světla.
Pokud chcete dosáhnout nejlepšího efektu, je třeba upravit okolí krbu tmavou matnou barvou.
Parní krb svítí z topeniště směrem nahoru.
Pokud nechcete, aby krb osvětloval strop, je třeba nad ohništěm vytvořit neprůhlednou stěnu, která světlo zachytí.
Možné příklady řešení:

Další inspiraci naleznete zde: Návrhy krbů v interiéru

Specifikace:

1. Zapnout - Vypnout2-3. Výška plamene4. Změna barvy plamene.5. Síla světla6. Různé barvy plamene7-8. Nastavení síly zvuku ohně

1. Zapnout - Vypnout
2-3. Výška plamene
4. Změna barvy plamene.
5. Síla světla
6. Různé barvy plamene
7-8. Nastavení síly zvuku ohně
